ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの判断軸試作対応の対象を見極める考え方
試作対応を前提とした整理
ばねの試作における対象判断は、ばねの種類を並べて比較するのではなく、試作工程でどの確認が可能かを基準に整理します。ばねの設計段階で想定している性能や挙動が、試作加工や評価の工程でどこまで確認できるかが判断の軸になります。板ばねやコイルばねについても、名称そのものに依存するのではなく、検証目的や加工条件、再現性といった要素を基に捉えます。量産工程の可否ではなく、試作フェーズで検討対象となるかどうかを判断するための視点として位置づけています。
試作フェーズでの対象判断
試作段階で扱うばねの分類は、一般名称ではなく、加工性や評価しやすさを基準に整理します。ばねの設計で想定する形状が、試作工程で適切に加工できるかを確認し、試作対応の範囲を捉えます。板ばねやコイルばねについても、呼び名の違いではなく、成形方法、調整のしやすさ、試作加工で発生しやすい変化の傾向などを基に判断します。ばねの試作では、量産の効率よりも検証目的に沿った加工が可能かどうかが重要な判断材料になります。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの整理軸試作フェーズで判断するばね分類の考え方
名称ではなく加工性で捉える分類
ばねの試作における分類は、一般的な名称を基準に整理するのではなく、試作工程で加工や調整が行えるかどうかを確認する視点を中心に進めています。ばねの設計で想定している形状や寸法が、試作段階の加工条件に適しているかを一つずつ確認することで、対応可能な範囲を整理していきます。板ばねやコイルばねについても、呼び名の違いではなく、成形方法や調整のしやすさといった加工性を基に分類しています。量産工程での効率を前提とした判断ではなく、検証目的に沿った加工が可能かどうかを基準とし、試作フェーズで必要な確認が行えるかを判断するための整理軸として位置づけています。
検証目的と再現性を基準にした判断
試作工程で確認したい内容や、再現性の評価が可能かどうかが判断の中心になります。ばねの設計で設定した荷重特性や動作条件が、試作で評価できるかを基準にし、ばねの種類を整理します。板ばねでは形状再現性や反りの挙動、コイルばねでは巻き形状やばね定数の傾向など、目的に応じた視点で確認します。小ロット試作で再現性や傾向を把握できるかが重要で、試作フェーズで必要な評価が行えるかどうかを基に対応範囲を判断します。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの検証軸圧縮ばねにおける試作時の確認ポイント
荷重特性と自由長を確認する試作工程

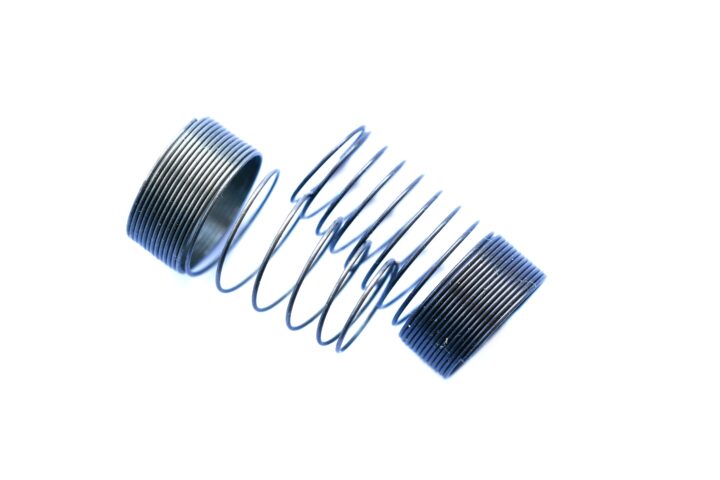

圧縮ばねの試作では、荷重特性や自由長が設計条件とどの程度一致するかを確認します。ばねの設計で想定したばね定数や作動範囲が、実機条件に近い形でどう現れるかを小ロットで把握します。圧縮ばねは、自由長や荷重の変化が組み付けや動作に影響しやすいため、試作段階で傾向を整理することが重要です。量産前に設計判断を行うための確認工程として位置づけられます。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの検証軸引張ばねにおける試作時の確認ポイント
端末形状と耐久性を確認する試作工程

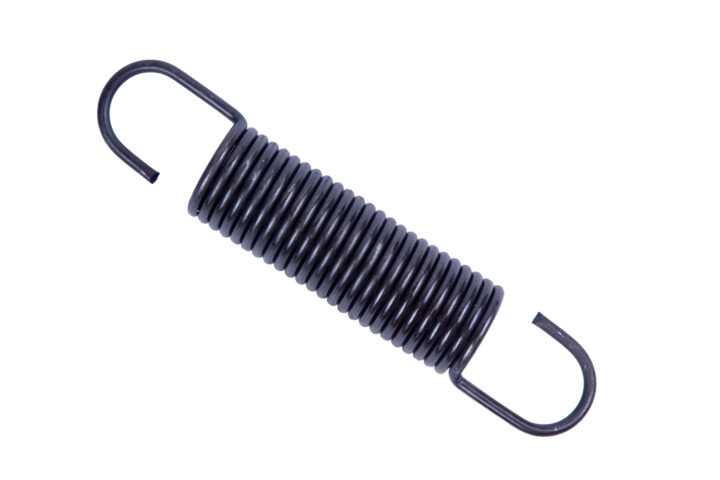

引張ばねの試作では、端末形状が取付条件や使用環境に適しているかを確認します。ばねの設計で想定したフック形状や寸法が、実際の組み付け状態でどのように荷重を受けるかを試作で整理します。引張ばねは端末部に力が集中しやすいため、耐久性の傾向を把握することが設計判断につながります。試作段階で端末形状と耐久性を確認することで、量産前に検討すべき条件を整理できます。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの検証軸ねじりばねにおける試作時の確認ポイント
トルク特性と取付条件を確認する試作工程

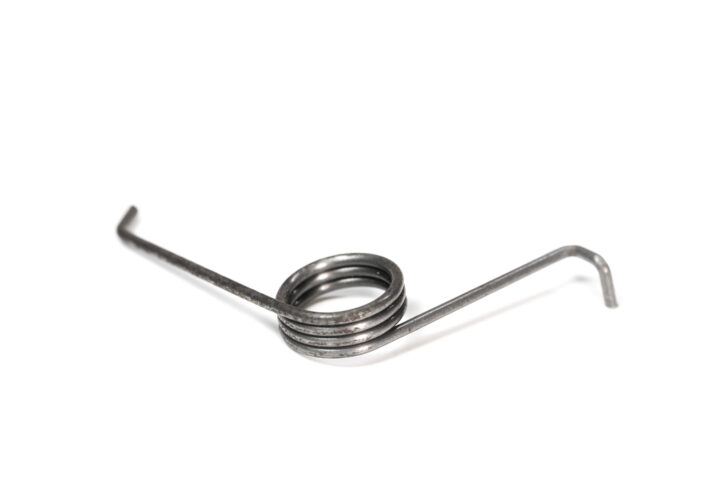

ねじりばねの試作では、トルク特性が設計条件に沿って現れるかを確認します。ばねの設計で想定した回転角度やトルク値が、実際の取付状態でどう作用するかを小ロット試作で把握します。ねじりばねは取付条件によって挙動が変わりやすいため、組み付け方法を含めた評価が欠かせません。試作工程でトルク特性と取付条件を確認することで、量産前に検討すべき点を明確にできます。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの検証軸コイルばねにおける試作時の確認ポイント
巻き形状とばね定数を評価する試作工程

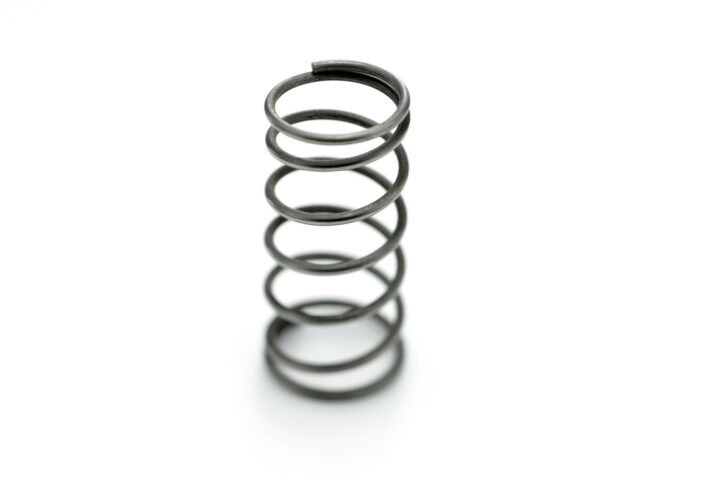

コイルばねの試作では、巻き形状やばね定数が設計条件に沿って再現されているかを確認します。ばねの設計で設定した線径・巻き数・ピッチの違いが、実機でどのような特性として現れるかを小ロット試作で整理します。コイルばねは巻き形状のわずかな差が特性へ影響するため、試作段階で傾向を確認することが重要です。量産前にばね定数と形状の関係を整理するための評価工程として位置づけられます。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの検証軸板ばねにおける試作時の確認ポイント
形状再現性と曲げ・反りを確認する試作工程

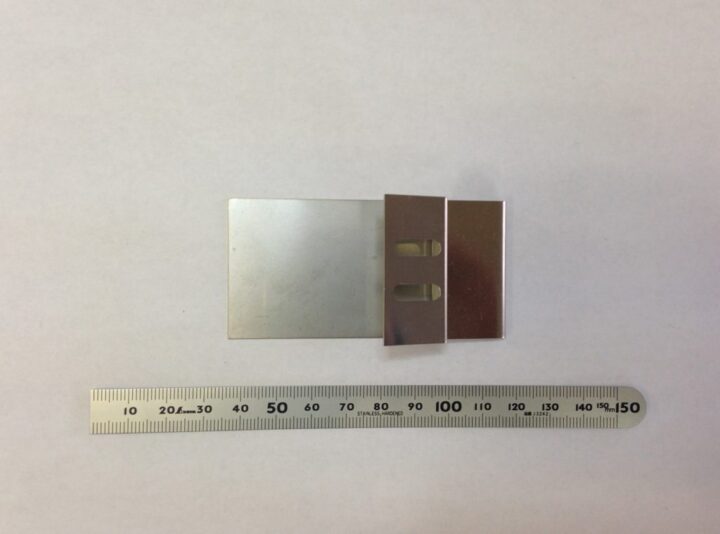

板ばねの試作では、形状が設計どおりに再現されているか、曲げや反りが使用条件にどのように影響するかを確認します。ばねの設計で想定した板厚や曲げ形状が試作加工によってどう現れるかを小ロットで整理します。板ばねは形状変化が性能に影響しやすいため、試作段階で再現性やばらつきを把握することが重要です。形状と特性の関係を整理するための評価工程として位置づけられます。
ばねの試作・ばねの設計・ばねの種類・板ばね・コイルばねの用途視点使用環境に応じた試作対応の考え方
医療機器向けばねの試作対応例
医療機器向けのばね試作では、使用環境と動作条件を踏まえた確認を重視します。想定荷重や動作が、限られたスペースや繰り返し動作を前提とした環境でどう現れるかを試作で確認します。コイルばねや板ばねが採用される場合もあり、形状再現性や特性のばらつきを小ロットで把握します。試作段階で動作確認を行うことで、量産前に検討すべき項目が整理しやすくなります。
測定器向けばねの試作対応例
測定器向けばねの試作では、再現性を重視した確認を行います。ばねの設計で設定した特性が測定動作に影響しないかを試作段階で確認します。コイルばねや板ばねが用いられるケースもあり、微小な荷重変化や形状差が結果へ影響するため、小ロットで傾向を整理します。試作結果をもとに設計値との整合を確認し、量産前の判断材料として活用します。
ばねの試作を前提にばねの設計とばねの種類、板ばね・コイルばねを判断対応可否の判断基準
対応可否の判断基準は、ばねの試作を前提とした検討段階での利用を想定しています。完成した図面があるかどうかではなく、設計途中で整理されている条件や検討内容をもとに進められるかを重視しています。検討中の図面や手書き資料、口頭で共有された使用条件であっても、用途や制約を整理しながらばねの設計として成立するかを確認します。
現物支給がある場合は、その形状や寸法、動き方を確認し、再現性や評価目的の観点から整理を行います。名称上の分類ではなく、加工性や検証したいポイントを基準にばねの種類を捉え、板ばねやコイルばねといった形状ごとの特徴も踏まえて判断します。試作段階でどの点を確認したいのかを共有することで、検討の方向性を明確にします。
また、対応は小ロットを前提とし、量産前の評価や検証を目的とした試作案件を想定しています。数量を揃えることよりも、荷重特性や形状の傾向、組み付け時の挙動などを確認し、設計判断に必要な材料を得ることを重視しています。量産工程ではなく、設計検討や評価工程の一部としてばねの試作を位置づけたい場合に、相談しやすい判断基準としています。
該当するか迷う場合は、ばねの試作を前提にご相談ください。
図面や形状が固まっていない段階でも、評価目的や確認したい点を共有いただければ、試作視点で対応可否を整理します。
各種ばねの設計・試作・製作ことなら、お気軽にご相談ください。
「こんな内容でも大丈夫？」という段階からお受けしています。
